注塑机过滤器及旁路滤油器的更换清洗过程

牵挂你的人

油过滤器

该过滤器为吸油过滤器，安装在油箱侧面泵进口处，如图9-11所示，用来过滤、清洁液压油。在拆卸和更换过滤器滤芯时，应遵循下述说明。有的滤油器放在油箱内，清洗时，直接把滤油器拆出来即可清洗。

（1）使用及保养

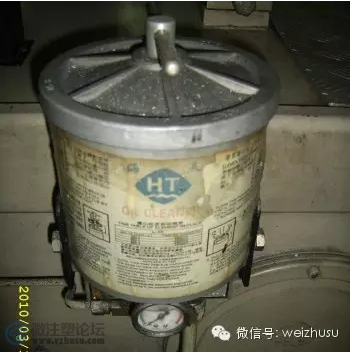

据实验与研究结果证明，液压设备的故障80%以上都是污染油液所引起的，考虑到油液的清洁度要求，本机器安装了旁路滤油器，外形如图9-12所示，适宜清洁度要求较高的机器安装避免油液污染，减少机械磨损及故障。

机器运行时间越长，油液污染越严重。滤油器是通过其内部的滤芯起到滤油作用，在机器运行一定时间后必须更换，以利于滤油器能正常地工作。

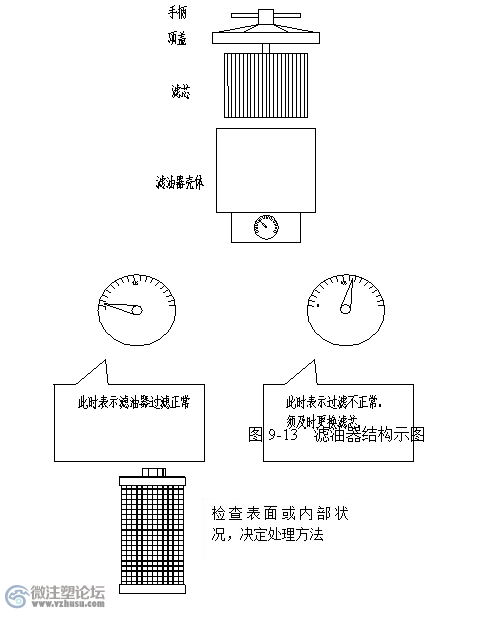

滤油器下端设有压力表如图9-13所示，滤油器的额定容许压力为0.5Mpa，在机器运行中，当表的指针小于0.5MPa时，表示过滤情况正常，当表的指针大于0.5Mpa时，表示滤芯堵塞，此时用户应更换滤芯，以免影响滤油器的正常工作，最终影响机器的正常运行。

当更换滤芯时，机器应停止工作，将滤油器顶盖上的手柄拧掉后上提,然后拔出滤芯，换上新的滤芯，按原样安装拧紧后，即可开机工作。

（2）拆卸

先拆去机身侧面的封板，拧松过滤器中间的内六角螺钉，使滤油器与油箱中的油隔开，然后拧下端盖的内六角螺钉，拿出过滤器，最后再拆开使滤芯和中间磁棒分离。

（3）清洗

滤芯如图9-14所示。

用轻油、汽油或洗涤油等彻底除去滤芯阻塞绕丝上的所有脏物，和中间磁棒上的所有金属物。

将压缩空气从内部插入，并将脏物吹离绕丝。

（4）安装

把滤芯放入过滤器内，先拧紧端盖内六角螺钉，再拧紧中间内六角螺钉。

（5）注意

①油过滤器卸下时，切勿起动液压泵马达。

②当采用压缩空气吹气时，不能使吹气泵固定得过紧。

③如果绕丝有损坏，一定要更换过滤器。

④在拆除和安装时，必须小心以免损坏绕丝。

⑤安装过滤器滤芯后，在起动马达前，必须检查中间内六角螺钉有无拧紧。

⑥在安装过滤器后起动泵马达，油泵空载工作十分钟，待油泵正常后，才可负载工作。

（6）换油

换油可使用油桶手摇泵或虹吸装置，从注油口抽真空从油箱中吸油。

剩余的残油通过油箱上的排油口排出，为此，位于油箱底部的排油螺栓必须拧开。

清空油箱中的异物。同时也要清空油冷却装置和油路。任何旧油，残留油会导致新油的加速老化。

打开油箱侧盖板和顶盖板，清空油箱中的所有异物，如滤油器是安装在油箱内，同时拆下吸油滤油器，清洗油箱。

换上吸油滤油器，旋好排油螺栓，封好盖板，注满液压油。

污染控制：必须妥善处置旧油。使用过的吸油滤油器，可以返还给油品供应商等。滤油器可以被回收。
