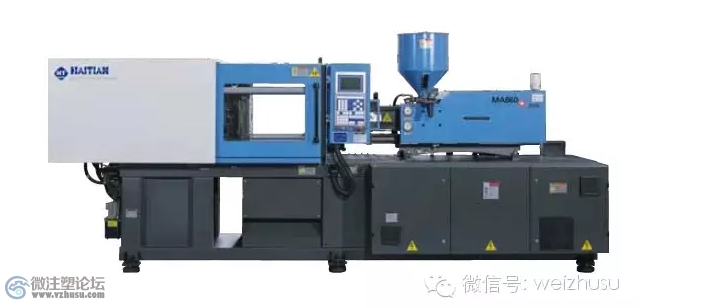

海天注塑机电器部分常见故障分析

牵挂你的人

1、  简易地观察电脑何处存在故障，需要了解哪几各问题：

1)    .面板部分：
a)    先观察屏幕是否有显示，按设定部分按键是否有效。
b)    观察手动灯是否亮，启动电机，手动部分动作是否能做。

2）.主机部分
a)    两个开关电源指示灯是否亮（24V是否有输出）。
b)    各电脑板电源指示灯是否亮。
c)    主机板上红色、绿色指示灯是否在闪烁（弘讯电脑）。

2、  机器为什么一定要接地：
1)    安全性方面，接地可防止触电事故发生。
2)    电脑部分的电源为开关电源，易产生静电，接地可防止向人体释放静电，同时可防止向电脑的电子元件释放静电，起保护电脑的作用。

3、  弘讯电脑系统在什么情况下需做重置（富士电脑需重传程序）：
1)    在人为或外界干扰下，参数比较乱的情况下。
2)    人为乱设参数，使机器不能动作，要做重置恢复基本参数。
3)    电脑受到干扰，数据乱或有部分动作不能完成的情况下。
4)    电脑做重置后，需要电子尺重新归零，特殊参数恢复工作。

4、  电脑操作面板的使用有什么要求：
1)    面板需做接地配线。
2)    蜂鸣器禁止安装在面板周围。
3)    面板安装位置需避免关安全门的撞击。
4)    严禁使用挥发性流体擦洗薄膜，以煤油或蜡为佳。

5、  液晶在使用方面有什么要求：
1)    液晶为玻璃体结构，易碎，需避免外力撞击。
2)    液晶的使用温度应在0—45度范围内，高温将影响使用。
3)    液晶的亮度随温度的变化而变化，需做适度的调节。

6、  弘讯电脑面板方面的常见故障简易维修：
1)    液晶屏幕亮，但无字，机器动作正常（红绿灯闪烁正常）。
解决办法：MMIX86板上保险丝断，更换保险丝。付压板坏。
2）液晶屏幕有字，但很暗，机器动作正常。
解决方法：液晶灯管坏或灯管连线松，高压板坏。更换灯管或高压板或液晶。
3）液晶屏幕显示有竖条或横条，机器动作正常。
解决方法：更换液晶。
4）液晶屏幕不亮也无字，机器动作正常。
解决方法：扁平线松，MMI保险丝断，液晶坏。
5）液晶不亮，机器无动作，但主机红灯闪烁正常。
解决方法：更换MMIX86。
6）液晶显示正常，手动按键或设定按键无效，主机红绿灯闪烁正常。
解决方法：检查MMI板与按键板之间的扁平连线。
7）液晶有显示，设定按键有部分无效。
解决方法：检查资料锁开关及扁平线连接或更换MMI板。
8）资料无法储存。
解决方法：MMI板上电池电压应在3.5V 以上，若未达到，则可以更换电池或MMI板。
9）资料不正常变更
解决方法：重置资料，如继续出现此现象，则更换MMIX86。
10）液晶无显示，手动指示等正常。
解决方法：检查MMI板+12V电源线圈是否有断。
11）液晶无显示，手动指示灯不亮，主机绿灯不闪。
解决方法：MMI板不在工作，更换MMI板。

7、  弘讯6000系统方向阀输出的有何要求。
每点最大电流为2A，每点只能接一只阀，若接两个需并连RELAY（继电器），
若负载短路开关电源会自动断电，只要将故障排除，重新开电即可。方向阀共用接点为H24V。

8、  弘讯6000系统使用的接近开关是何型号。
使用的是NPN接近开关。形成开关公共点是HCOM。

9、弘讯6000系统需要什么型号的感温线。
需用K型感温线，中间连线需是屏蔽线。

某个动作无法操作，应如何检查。
首先确定资料设定是否正确，然后确定有无压力流量显示，如果无压力流量显示，则检查各个动作的位置尺数据或形成开关。

各个手动动作故障状况如下：
A、无法关模：顶针未退回，安全门未关，关模终失效，关模参数错误，中子设定错误，油温偏差，滤网报警，机械手失败，油位偏差。

B、无法开模：开模终失效（一直是ON），开模参数错误，电子尺数据不正确。

C、无法托模：托模进、退开关失效，电子尺位置不正常，托模次数为零。

D、无法注射：温度未到，座进终失效，电子尺位置不正常。

E、无法储料：温度未到，储料终失效，电子尺位置不正常。

F、无法调模：调模电眼失效，调模参数设定错误，无法自动调模（开模一慢位置需大于关模低压位置）。

G、每个动作可以先在调模使用下，做慢速动作看是否正常，再作检查处理。

10、       如何利用检测画面，检查形程开关（PB部分）？
当某个输入限位开关失效时，可以在PB输入端，用导线直接短路PBX与HCOM。在检测画面看PBX是否为“1”，如果为“1”，则电脑部分无故障，如果不为“1”，即问题出在电脑本身。

解决办法：可以利用更换输入点的方法，把故障点更换到空余的输入点上，或更换I/O板。

11、       如何利用检测画面检查输出（PC）点？
当某个动作不能做，（无输出方向阀，压力流量正常时），可以利用检测画面，强制输出，即把某一输出点输出“1”时，看此点指示灯是否亮，或此点与H24之间有无24V输出。如确认此点已坏，也可以通过更换输出点的方法，把此点更换到空余的输出点上，或更换输出板。

12、如何检查压力流量的故障？

答：
1)    、无压力有流量或有压力无流量
解决方法：A、先用万用表检查比例阀的阻抗，确定有无外线断路或电流表坏等故障。
B、检查比例阀电源24V（或38V）是否有输出。
C、更换输出功率管，确认是否为功率管故障。
D、更换D/A板。

2）、无压力、无流量
解决方法：A、确定无外线断线问题。
B、检查比例阀电源24V（或38V）是否有输出。
C、更换D/A板。

3）、压力流量电流不够大
解决方法：A、测定比例阀阻抗大小，比例压力阀一般为10欧，比例流量阀一般为40欧左右，测定电流电压（24V或38V）计算最大值。
B、调节电位器。
C、更换D/A板。
4）、设定某些值的压力流量时，无电流输出
解决方法：更换D/A板。

13、 温度控制方面有哪些故障，如何处理？

答：
1）、温度实际值显示为0
A、检查主机板是否正常工作，不工作换主机板。
B、检查主机板与面板通讯（绿灯闪）是否正常，不正常换主机板。
C、检查各电源与机壳之间有无漏电。
D、感温线正负两两短路，看温度是否显示，检查感温线。

2）、温度实际值显示777
A、检查T1010变压器和三芯接插件，如不正常更换T1010或使三芯插头接触良好。
B、更换D/A板。

3）、温度实际值显示888
A、热电偶开路或正负接反。
B、D/A板坏。

4）温度实际值显示999
A、温度超过电脑能显示最高温度（450度）
B、热电偶与强电相碰。
C、更换D/A板

5）温度实际值偏差（偏高、偏低）
A、热电偶故障
B、料也螺杆引起的。
C、以上情况可通过万用表测定热电偶电压来判断显示值是否正确。如果显示值正确，则原因由A、B引起。如果显示值与电压值不符，则由电脑板引起。

6）温度显示值在较大范围内跳动
A、干扰，系统没有接地
B、某段跳动，热电偶引起
C、电脑板本身故障，更换D/A板

7）无法加温
A、检查画面有无加热信号（*、+）输出
B、加热继电器输出端有无指示灯亮，无则更换主机板
C、接触器有无220V电压，无则检查外线
D、加热圈是否正常，外线是否有断线现象

14、马达不能启动，该如何检查？
1）  检查主机和面板是否在正常工作，如果不正常则更换主机或面板。
2）  按马达启动键，屏幕上是否有马达开的显示，如无显示，检查按键是否正常，马达启动应在手动状态下启动。
3）  马达启动输出点（Y，    ，mot off ，mot on ）输出过程是否正常，不正常，则检查参数设定。还不正常，则需更换I/O板或输出板。
4）  外部接线的检查，接触器吸合过程是否正常。

15.位置尺方面的故障应该如何检查？
1）所有位置尺显示数据都不变。
A、检查位置尺1-3脚之间电压（10V或4.095V）是否正常，不正常时，检查连线有无短路现象。
B、电子尺板故障，更换电子尺板。

2）某一位置尺显示数据不变
A、检查此位置尺上1-3脚之间的电压，若无电压，则检查连线。
B、检查此电子尺是否正常，（可用电阻测试来检查）
C、如以上都正常，则需更换电子尺板（A/D）板。
D、较简单的方法，可以采用两根电子尺插头互换的方法来测试是A/D板问题还是外界问题。

3）位置尺显示数据不正常地跳动。
A、位置尺的拉线过长，则位置尺需做接地处理，否则数据会跳动。
B、电子尺接触不良，或外线接触不良，易引起数据跳动。
C、电源电压不稳定，引起数据跳动。
D、更换A/D板。

4）设定的位置无法达到，实际数值变小或不均匀变化。
A、测定电子尺1-3脚电压（10V或4.095V）是否正常，如电压降低，则数据变小。
B、电子尺的接线是否正确，如不正确，则数据变化不正常。
C、程序上的设定数据与电子尺长度是否相符，特别是更换不同长度电子尺以后，应修正电子尺长度数据，重新调试。
D、电子尺本身有故障，引起数据变化不均匀。
E、更换A/D板。

16.如何判断开关电源故障？如何维修开关电源简单故障？
答：如果发现开关电源不能输出，请按以下步骤检查：
1）  检查输入电压（220V或110V）是否正常，如输入电压不对（超过额定电压15%）则易引起电源损坏。注意220V/110V转换开关的位置。
2）  取消电源负载，看能否输出+24V，此开关电源有短路保护功能，如负载短路，则自动保护。查找并解除负载短路。
3）  看内部保险丝是否有损坏，或保护用的压敏电阻是否有裂开。可以暂时取消压敏电阻。
4）  如以上都正常，还不能正常工作，则需要更换开关电源。

17.什么情况下需要更换6000系统CPU板？
答：1）主机不正常工作，红灯不闪（程序正常情况下）
2）由于主机原因，绿灯不闪（通讯不正常）
3）在更换温度板情况下，不能解决温度上问题，需更换CPU板。
4）更换电子尺板情况下，不能解决电子尺方面的问题。
5）不明原因产生系统复位现象。
