锁模力的计算

1.锁模力公式：

P = A　×Pci ×S1 ×1/1000

P：锁模力(TON) A：投影面积(cm2) Pci：模穴压力(kg/cm2)

S1：安全系数(约1.05~1.2)

2.模穴压力计算公式：

Pci = Pci1 × F1

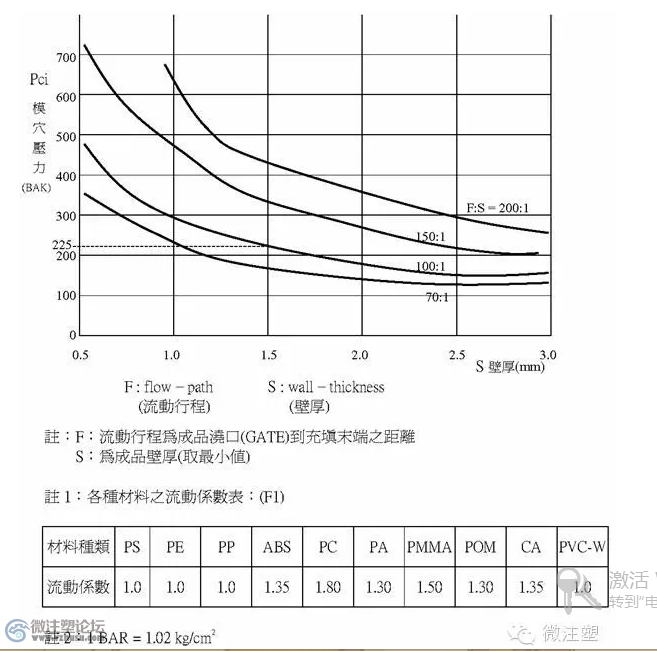

Pci：模穴压力(BAR)Pci1：详见模穴压力曲线图 F1：流动系数(见流动系数表)

3.  例：有一成型品，材料ABS，成品厚度(取最小)为0.8mm，流动行程(由GATE到最后充填之距离)为70mm；投影面积为1250px2，其模穴压力为何？锁模力为何？

F : S = 70 : 0.8 = 87.5 : 1，取   F:S=100:1

解：1. 当曲线图，得Pci = 345BAR 之曲线，

因此模穴压力 Pci= 345 ×1.35 = 467.75

(注：1.35值查流动系数表)

2.   467.75 ×50 ×1.1 ×1/1000= 25 TON
