TPR/TPE热塑性弹性体的注塑成型

浮亦

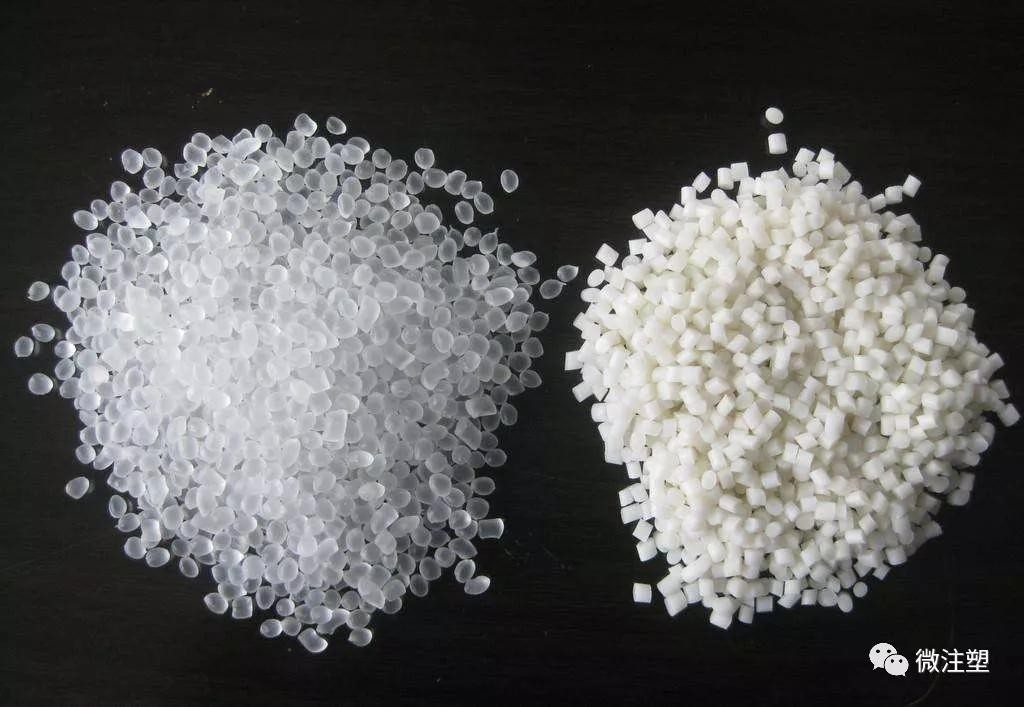

TPR的干燥
　　 根据材料的特性和供料情况，一般在成型前应对材料的外观和工艺性能进行检测。供应的粒料往往含有不同程度的水分、熔剂及其它易挥发的低分子物，特别是具有吸湿倾向的TPR含水量总是超过加工所允许的限度。

因此，在加工前必须进行干燥处理，并测定含水量。在高温下TPR的水分含量要求在5％以下，甚至2％～3％，因此常用真空干燥箱在75℃～90℃干燥2小时。已经干燥的材料必须妥善密封保存，以防材料从空气中再吸湿而丧失干燥效果，为此采用干燥室料斗可连续地为注塑机提供干燥的热料，对简化作业、保持清洁、提高质量、增加注射速率均为有利。干燥料斗的装料量一般取注塑机每小时用料量的2.5倍。

TPR染色

　　以SBC为基础的TPE在颜色上优于大多数其它TPR材料。所以，它们只需要较少量的色母料就可达到某种特定的颜色效果，而且所产生的颜色比其它TPR更为纯净。一般说来，色母料的粘度应该比TPR的粘度低，这是因为TPR的熔融指数比色母料高，这将有利于分散过程，使得颜色分布更加均匀。

      对于以SBS为基础的TPE，推荐采用聚苯乙烯类载色剂。

　　对于以较硬的SEBS为基础的TPR，推荐采用聚丙烯(PP)载色剂。

　　对于以较软的SEBS为基础的TPR，可采用低密度聚乙烯或乙烯醋酸乙烯共聚物。对于较软的品种，不推荐采用PP载色剂，因为复合材料的硬度将受到影响。

　　对于某些包胶注塑的应用，使用聚乙烯(PE)载色剂可能会对与基体的粘接力产生不利的影响。

注塑前需要清洗料筒

　　新购进的注塑机初用之前，或者在生产中需要改变产品、更换原料、调换颜色或发现塑料中有分解现象时，都需要对注塑机机筒进行清洗或拆洗。

　　清洗机筒一般采用加热机筒清洗法。清洗料一般用塑料原料（或塑料回收料）。对于TPR材料，可用所加工的新料置换出过渡清洗料。

TPR的成型温度

　　在加工注塑过程中，温度的设定是否准确是制品外观和性能好坏的关键。下面是进行TPR加工注塑时温度设定的一些建议。

　　进料区域的温度应设定得相当低，以避免进料口堵塞并让夹带的空气逸出。当使用色母料时为了改善混合状态，应将过渡区域的温度设定在色母料的熔点以上。离注塑喷嘴最近区域的温度应该设定得接近于所需的熔体温度。所以，经过测试，通常TPR产品在各个区域温度的设定范围分别是：料筒为160摄氏度到210摄氏度，喷嘴为180摄氏度到230摄氏度。

　　模具温度应该设定高与注塑区的冷凝温度，这将能避免水分对模具的污染以致制品表面出现的条纹。较高的模具温度通常会导致较长的循环周期，但它能改进焊接线和制品的外观效果,所以，模具温度的范围应设计定在30到40之间。

模具的填充、保压、冷却

　　在制品成型填充模具型腔的过程中，如果制品的填充性能不好，就会发生压力降低过大、填充时间过长、填充不满等等情况，从而使制品存在质量问题。为了提高制品在成型时的填充性能，改善成型制品的质量，

一般可以从下列几个方面来考虑：

1）改换科悦另一系列的产品；

2）改变浇口位置；

3）改变注射压力；

4）改变零件的几何形状。

　　通常将注射压力的控制分成为一次注射压力、二次注射压力（保压）或三次以上的注射压力的控制。压力切换时机是否适当，对于防止模内压力过高、防止溢料或缺料等都是非常重要的。

      模制品的比容取决于保压阶段浇口封闭时的熔料压力和温度。如果每次从保压切换到制品冷却阶段的压力和温度一致，那么制品的比容就不会发生改变。在恒定的模塑温度下，决定制品尺寸的最重要参数是保压压力，影响制品尺寸公差的最重要的变量是保压压力和温度。

例如：在充模结束后，保压压力立即降低，当表层形成一定厚度时，保压压力再上升，这样可以采用低合模力成型厚壁的大制品，消除塌坑和飞边。

　　保压压力及速度通常是塑料充填模腔时最高压力及速度的50％~65％，即保压压力比注射压力大约低0.6~0.8MPa。由于保压压力比注射压力低，在可观的保压时间内，油泵的负荷低，固油泵的使用寿命得以延长，同时油泵电机的耗电量也降低了。

      采用预先调节好一定的计量，使得在注射行程的终点附近，螺杆端部仍残留有少量的熔体（缓冲量），根据模内的填充情况进一步施加注射压力（二次或三次注射压力），补充少许熔体。这样，可以防止制品凹陷或调节制品的收缩率。

冷却时间主要取决于熔体温度、制品的壁厚和冷却效率。此外，物料的硬度也是一个因素。与很软的品种比较，较硬的品种在模具内将较快地凝固。如果从两侧进行冷却，那么每0.100' 壁厚所需的冷却时间通常将是大约10到15秒。包胶方式的制品将需要较长的冷却时间，因为它们可以通过较小的表面积而有效地冷却。每0.100'壁厚所需的冷却时间将是大约15到25秒。

注塑工艺条件的影响

1 塑料成型不完整

（1）进料调节不当，缺料或多料。

（2）注射压力太低，注射时间短，柱塞或螺杆退回太早。

（3）注射速度慢。

（4）料温过低。

2 溢料（飞边）

（1）注射压力过高或注射速度过快。

（2）加料量过大造成飞边。

（3）机筒、喷嘴温度太高或模具温度太高都会使塑料黏度下降，流动性增大，在流畅进模的情况下造成飞边。

3 银纹、气泡和气孔

（1）料温太高，造成分解。

（2）注射压力小，保压时间短，使熔料与型腔表面不密贴。

（3）注射速度太快，使熔融塑料受大剪切作用而分解，产生分解气；注射速度太慢，不能及时充满型腔造成制品表面密度不足产生银纹。

（4）料量不足、加料缓冲垫过大、料温太低或模温太低都会影响熔料的流动和成型压力，产生气泡。

（5）螺杆预塑时背压太低、转速太高，使螺杆退回太快，空气容易随料一起推向机筒前端。

4 烧焦暗纹

（1）机筒、喷嘴温度太高。

（2）注射压力或预塑背压太高。

（3）注射速度太快或注射周期太长。

——还没找到组织？
微注塑微信群是中国最大的注塑微信群组， 赶快加入和小伙伴们聊聊吧！加群方法：先加微注塑小编为好友（微信号 6683014 陈丽军），发送消息“进群”

秋风戏落叶

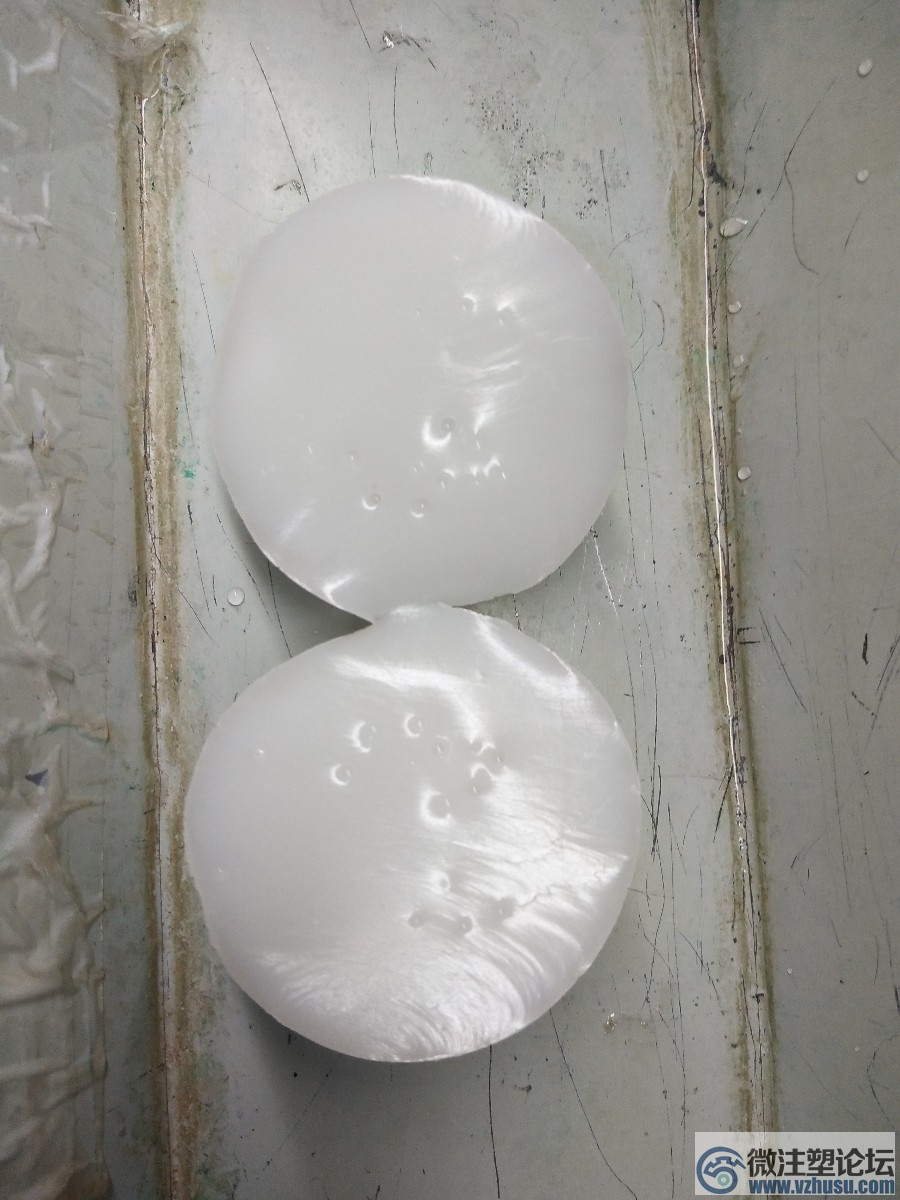

产品内部有气泡怎么解决？求大神帮忙

谭本祥

料没风干增加被压
