【原创】模具全周爆炸抽芯机构之十问

亦好

1.什么时候需要做爆炸抽芯？

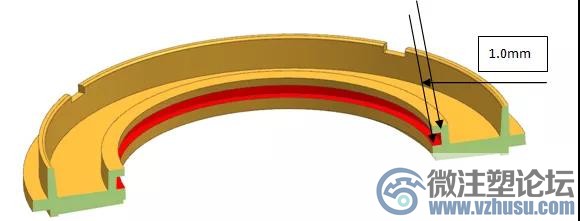

产品如下图所示，里面有一圈都是倒扣，这种按照正常的模具开模方式根本实现不了，所以我们采用爆炸抽芯机构来出这一圈倒扣。

2.什么产品适合做爆炸抽芯？

爆炸抽芯倒扣量不宜太大，不然没有这么多的空间走这种机构，现在这套模具的倒扣量为1.0mm，适合走爆炸抽芯机构！









3.如何缩小爆炸抽芯所需空间？

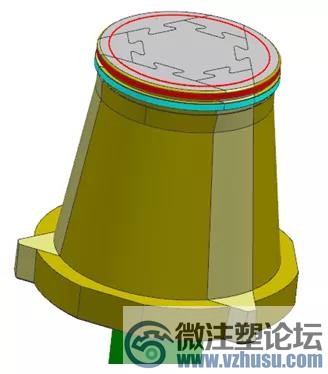

爆炸抽芯机构本身占有的空间比较大，所以我们需要尽可能的把空间缩小，如下图所示，抽芯机构需要做成一个60度平分的圆，这样占有的空间是最小的，也是最稳定的！









4.爆炸抽芯动作顺序怎么运动？

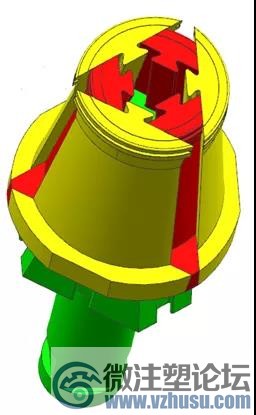

如下图所示，绿色零件是抽芯主体，首先带动红色面产品向内移动，红色面移动后带动黄色面产品也跟着向内移动，这样就可以实现全周倒扣出模！









5.怎么保证加工精度？

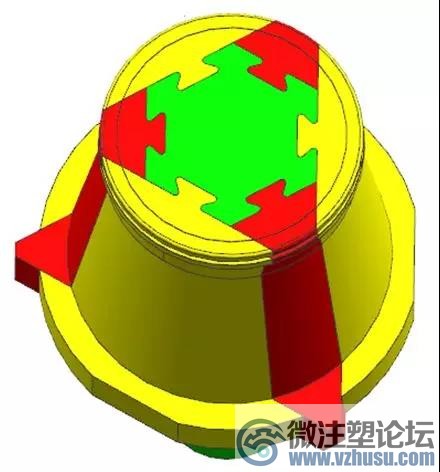

首先，绿色产品很好加工，单独一个零件加工就可以了，黄色零件三个做成一个整圆，数控车完成后再线割，红色零件三个做成一个整圆，数控车完成后再线割，然后组装起来，保证可以达到想要的精度！








6. 爆炸抽芯机构对材料有什么要求？

爆炸抽芯因为经常要滑动，反复摩擦，材料需要采用硬度HRC50度左右，建议采用材料SKD61,爆炸抽芯机构有滑动的位置，热处理时候硬度最好相差2度，及红色零件热处理到HRC48-52,黄色零件热处理到HRC50-52.

7.爆炸抽芯机构角度如何计算？

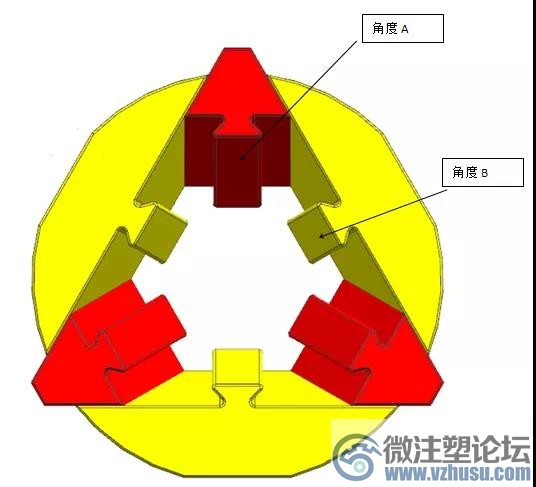

爆炸抽芯想要正常的滑出来，红色面的角度需要时黄色面角度2倍 ，这个角度从机械运动的角度上是最顺畅的,如下图所示A=2B!






8.爆炸抽芯机构主要注意的问题点？

综上所述，爆炸抽芯机构不管是结构还是精度要求都是非常高，做设计的时候需要反复去模拟运动顺序和距离！

9.爆炸抽芯机构有什么缺陷？

爆炸抽芯机构对加工要求很高，如果没有按照要求加工，很容易卡死，做这种机构需要慎重，爆炸抽芯机构一旦加工完成，没有修零件的可能，返修率低，风险大！

10.  爆炸抽芯机构对模具设计者的要求？

爆炸抽芯机构对设计者空间想象能力要求很高，整个运动过程要在脑海里反复模拟，如果哪一点没有考虑到很容易导致机构失败
