【原创】过胶头断裂的原因与取出方法

亦好

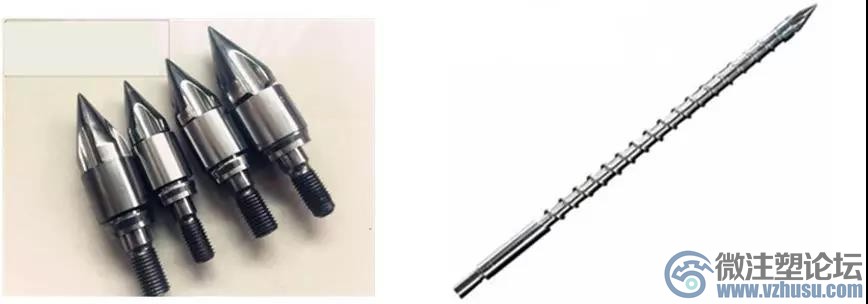

过胶头也叫螺杆头、分胶头、火箭头。它的作用是混合塑料熔体,使熔体混练均匀。除此之外还起到限定过胶圈前后位置移动的作用。工作时与螺杆一起配合使用。

过胶头的材质采用优质合金钢(38CrMOALA)、铬钼合金钢(SACM645)或SKD61等，经过调质、表面氮化或喷焊合金工艺精制而成，具有高耐磨、抗腐蚀的优点。

其表面的氮化硬度可达到HRC55以上。适用范围：如ABS、PP、POM、PS、PC等等。

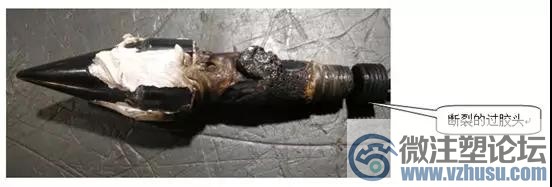

在日常的注塑成型生产中，经常会遇到过胶头断裂的情况。针对过胶头断裂，就有可能是以下几种原因造成的。








一、过胶头断裂的原因

1. 过胶头的质量缺陷(材质是否选用合适,热处理及硬度是否到位等)

2. 未按正常的作业操作机台
比如：成型温度未达到时，就开始作业或是未松退就射出。

2.1 在射退动作时，要确定料筒内的塑料已完全融化，否则导致螺杆后退时，损坏过胶头组件或传动系统的组件。

2.2 要后松退再射出
因为在没有松退时，过胶头处有塑胶原料包裹。如果直接洗料或射出会造成过胶头断裂。一定要先后松退之后再射出,使过胶头上的原料与过胶头相分离。

二、过胶头断裂后的取出方法

在取出过程中需注意用火安全及防止身体被烫伤。

方法1. 使用钻头敲击过胶头断层。

针对于过胶头断于螺杆深度不深的情况(10mm以内)，钻头敲击可以受力的范围内。需满足三个条件，首先要使用火焰在螺杆的外径及过胶头断口处火烧，将螺杆与过胶头螺牙内的塑胶烧掉，直至没有黑烟冒出。其次钻头需在砂轮上磨尖。最后需注意方向性，过胶头为反牙螺纹，所以顺时针为松动，退出。

方法2. 使用M8或M10内六角螺丝焊于过胶头断层上。

针对于过胶头断于螺杆深度超过10mm以上且电焊时电焊条可以焊到断层的情况下。先用电焊条把M8或M10内六角螺丝焊于过胶头断层上，然后用火焰在螺杆的外径上火烧，将螺杆与过胶头螺牙内的塑胶烧掉，直至没有黑烟冒出。最后用相应内六角扳手顺时针拧动内六角螺丝，直至拆出断过胶头。

方法3. 用车加工办法取出断过胶头。

注意: 过胶头的材质是经过热处理的，一般普通的钻头是难以钻动的。

应采用钨钢涂层钻头进行钻孔作业。

3.1 将螺杆夹于车床上,在过胶头的断层上钻上中心钻并钻孔攻牙。
相应M8就钻6.8或6.9mm的孔，M10就钻8.5 mm的孔。直径大的螺杆可钻直径略大的孔及攻大号的丝牙。




3.2 将螺杆夹于台虎钳上固定后，用火焰在螺杆的外径上火烧，将螺杆与过胶头螺牙内的塑胶烧掉，直至没有黑烟冒出。

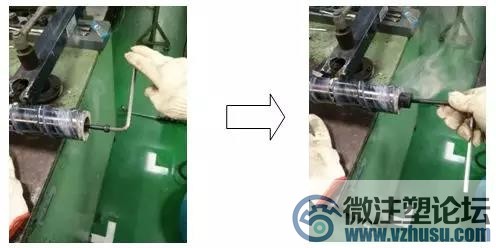

3.3 将相应的内六角螺丝拧于刚攻过牙的断过胶头上，用内六角扳手顺时针转动内六角螺丝直至取出断过胶头。








投稿人：瞿春雷
